Raccords hydrauliques JIC : tailles, filetages, vs NPT/ORFS, sélection et installation

Votre main connaît déjà la différence : un raccord mâle JIC se visse en douceur dans un pivot femelle JIC et s'installe avec un évasement métal sur métal de 37°. Essayez le même mâle dans un port TNP, et il se lie, fuit ou endommage les filetages. Ce court test montre pourquoi les raccords hydrauliques JIC sont à la fois populaires et incompris. JIC signifie Joint Industry Council et la géométrie est définie dans SAE J514 : filetages UNF parallèles et surface d'étanchéité évasée à 37°. Lorsque vous commandez ou assemblez un tuyau hydraulique, faites correspondre à la fois la taille du tableau de bord et l'angle du siège, pas seulement le diamètre du filetage.

Que sont les raccords hydrauliques JIC ?

Les raccords JIC sont des raccords pour tubes évasés. Un connecteur JIC mâle possède un cône de 37° usiné à son extrémité ; le raccord femelle a un siège conique correspondant à 37°. Lorsque l'écrou d'accouplement est serré, l'extrémité évasée du tube ou le cône mâle est pressé contre le siège femelle. Le joint métal sur métal obtenu peut supporter des pressions et des vibrations élevées sans joint torique ni produit d'étanchéité pour filetage.

Cette conception diffère des filetages de tuyaux coniques tels que le NPT, qui assurent l'étanchéité en coinçant les filetages. Il diffère également de l'ORFS, qui utilise un joint torique sur une face plate. Étant donné que JIC utilise des filetages parallèles, il peut être démonté et refait à plusieurs reprises si les surfaces d'appui restent propres et intactes.

La plupart des raccords JIC sont usinés en acier au carbone et zingués, ou en acier inoxydable pour les environnements corrosifs. Dans les équipements mobiles, les machines-outils et les machines agricoles, l'évasement à 37° est devenu un choix par défaut pour les assemblages de tubes et de flexibles rigides.

Si vous construisez ou remplacez un ensemble de tuyaux, commencez par un Raccord cône 74° mâle JIC ; l'angle inclus de 74° est le même que l'angle de 37° mesuré à partir de la ligne médiane.

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC mâle 74° Fabricant de cône, usine OEM/ODM - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd est le meilleur fabricant et usine de cône 74° mâle ODM et OEM 16711 JIC en Chine. Description du produit Nonnnm du produit : Jic Ma... Voir le produit →

Pourquoi l'évasement à 37 degrés n'est pas facultatif

Un siège à 37° doit être associé à un cône à 37°. Un évasement à 45° semble similaire mais ne scellera pas. Même une petite entaille dans le siège à 37° peut créer un chemin de fuite. Par conséquent, inspectez le cône et le siège sous un bon éclairage avant l’assemblage.

Tailles de raccord JIC : numéros de tiret et dimensions de filetage

Les raccords JIC sont dimensionnés par des numéros de tiret basés sur le diamètre extérieur nominal du tube par incréments de 1/16 de pouce. Un raccord -6 correspond à un tube de 3/8 de pouce ; un -12 correspond à un tube de 3/4 de pouce. Le filetage est un filetage UNF parallèle et non un filetage de tuyau. Par exemple, un JIC mâle -6 a un filetage UNF 9/16-18.

Le tableau ci-dessous montre les diamètres extérieurs de filetage typiques pour les tailles de tiret JIC courantes. C'est un moyen rapide de vérifier ce que vous détenez avant de commander un remplacement.

-4 -6 -8 -10 -12 -16 -20 -24 0.44 0.56 0.75 0.88 1.06 1.31 1.63 1.88 Diamètre extérieur du filetage (po)

Tailles courantes des tirets JIC : le diamètre extérieur du filetage n'est pas le même que celui du tube.

Tailles de tableau de bord JIC courantes, diamètre extérieur nominal du tube et dimensions de filetage UNF.
Taille du tiret Diamètre extérieur nominal du tube Taille du fil Angle du siège
-4 1/4 po 7/16-20 UNF 37°
-6 3/8 po 16/09-18 UNF 37°
-8 1/2 po 3/4-16 UNF 37°
-10 5/8 po 7/8-14 UNF 37°
-12 3/4 po 1-1/16-12 UNF 37°
-16 1 dans 1-5/16-12 UNF 37°
-20 1-1/4 po 1-5/8-12 UNF 37°
-24 1-1/2 po 1-7/8-12 UNF 37°

Pour les tolérances exactes, consultez toujours un dessin ou le catalogue du fournisseur, car certains fabricants marquent la taille du tiret sur l'hexagone et d'autres non.

JIC contre NPT, BSP et ORFS

Les raccords JIC sont fréquemment confondus avec d'autres familles de raccords hydrauliques, notamment lorsqu'une machine possède des connexions mixtes. Une comparaison rapide est utile.

Principales différences entre les types de filetage de raccords hydrauliques courants.
Caractéristique JIC NPT BSPP / BSP ORFS
Formulaire de discussion UNF parallèle NPT conique BSP parallèle ou BSPT conique UNF parallèle
Méthode de scellement Évasement métallique à 37° Interférence de fil Cône métallique 60°, joint torique ou rondelle Joint torique dans la rainure frontale
Utilisation typique Hydraulique mobile et usine Tuyauterie générale Équipement européen et métrique Contrôle des fuites haute pression
Compatible JIC ? - No No No

JIC n’est interchangeable avec aucun des types de filetage courants ci-dessus. Les différences ne sont pas seulement esthétiques. Les fils mal assortis peuvent se croiser rapidement, ou ils peuvent sembler se serrer mais fuir sous la pression.

Une vérification d'identité de 30 secondes

  • Vérifiez si le filetage est parallèle ou conique ; Le NPT diminue visiblement, contrairement au JIC.
  • Mesurez l'angle d'assise : JIC est de 37°, SAE 45° est différent, BSP est de 60° et ORFS a une face plate avec une rainure de joint torique.
  • Utilisez une jauge de pas de filetage pour confirmer les pas UNF tels que 20, 18, 16, 14 ou 12 filetages par pouce.
  • Vérifiez la taille du tiret avec un pied à coulisse et comparez-la avec le diamètre extérieur du filetage dans le tableau ci-dessus.

Lorsque vous devez connecter JIC à NPT, BSP ou ORFS, ne forcez pas les threads. Utiliser une qualité adaptateur hydraulique conçu pour cette transition.

Comment sélectionner le bon raccord JIC

Commencez par la pression du système et la pression maximale. Le raccord doit être conçu pour au moins la pression de service maximale du tuyau et de l'application. Ensuite, choisissez la taille de tiret et le fil corrects. Choisissez ensuite la forme : droit, 45°, 90°, pivotant, cloison, union ou adaptateur.

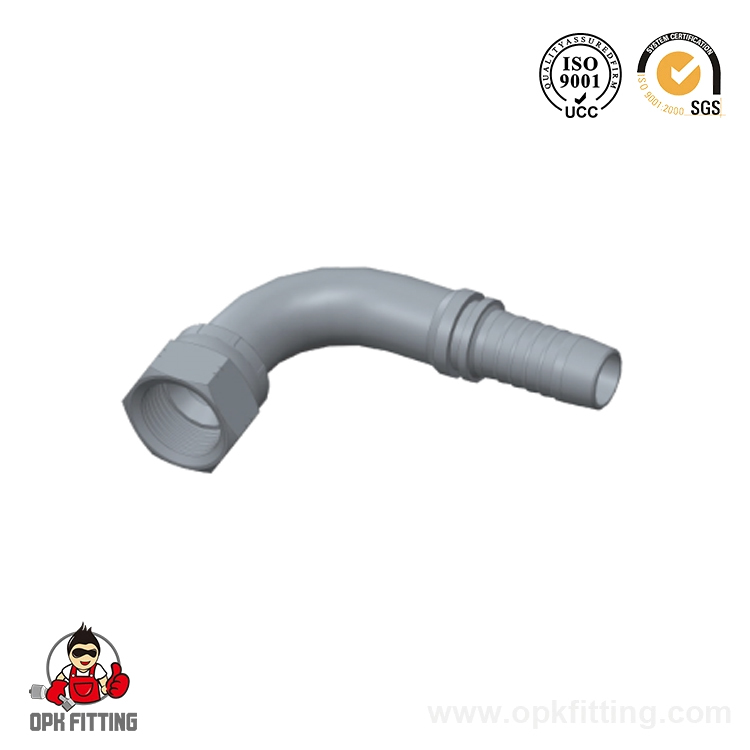

Tenez compte de l'espace autour du raccord. Si un connecteur droit pointe dans un coin étroit, une version à 45° ou 90° réduit la contrainte du tuyau. Si le tuyau doit tourner pendant l'installation, une conception pivotante JIC femelle ou mâle est plus facile à serrer. Si vous traversez un panneau ou une cloison, utilisez un raccord de cloison.

Pour un siège de connexion femelle propre, sélectionnez un Raccord JIC femelle à siège conique 74° avec des fils lisses et sans bavures.

26711 JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fittin 26711 Fabricant de siège conique femelle 74° JIC, usine OEM/ODM - Ningbo Opk Fittin Ningbo Opk Fitting Co., Ltd est le meilleur fabricant et usine de siège conique femelle 74° ODM et OEM 26711 JIC en Chine. Description du produit Nom du produit :... Voir le produit →

Le choix des matériaux est important. L'acier au carbone zingué est courant dans les équipements intérieurs secs ou industriels légers. L'acier inoxydable résiste à la corrosion dans les environnements marins, alimentaires et chimiques. Les raccords JIC en laiton sont disponibles pour le service basse pression mais sont moins courants.

Du point de vue de l'approvisionnement, un fabricant qui produit plusieurs familles de normes sous un même toit peut simplifier le contrôle qualité. Les usines de raccords hydrauliques de Ningbo fournissent des lignes JIC, BSP, métriques, à brides et adaptateurs, ce qui aide les acheteurs à combiner les pièces et à maintenir des tolérances cohérentes. Un fournisseur réputé doit être transparent en matière de placage, de traitement thermique et de tests de pression. Si vous recherchez une production ou une maintenance OEM, discutez de vos besoins JIC avec notre équipe et confirmez la pièce exacte avant de commander.

Installation et causes courantes de fuite

Même un bon raccord JIC fuira s'il est mal installé. Avant l'assemblage, essuyez le cône et le siège, recherchez les rayures et vérifiez que les filetages sont propres. De nombreux assemblages JIC sont installés sans produit d'étanchéité, veillez donc à ce que les surfaces d'étanchéité soient exemptes de débris.

  • N'utilisez pas de ruban PTFE sur un siège évasé à 37°. Il peut empêcher le contact métal sur métal et déposer des débris dans le système.
  • Serrez à la main jusqu'à ce que l'évasement soit en place, puis utilisez une clé pour le tour final. Un serrage excessif peut déformer le siège.
  • Tenez l'hexagone avec une clé de secours pour que le tuyau ne se torde pas.
  • Vérifiez que les deux pièces ont la même taille de tableau de bord et le même angle d'assise avant l'assemblage final.
  • Si l'ensemble vibre, utilisez un émerillon ou un raccord pour réduire la contrainte sur le tuyau.

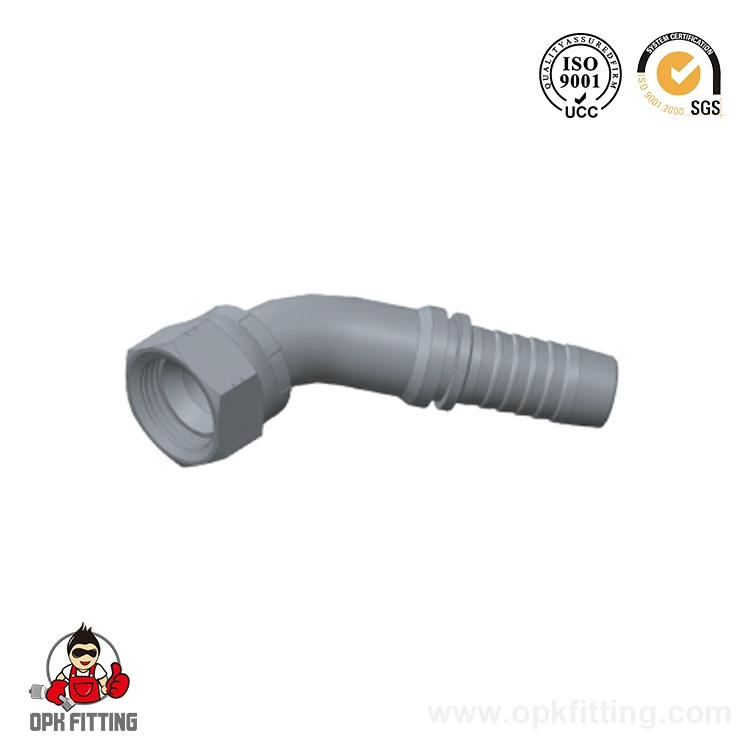

Pour un routage serré, un Raccord à siège conique femelle 45° JIC 74° peut réduire la courbure du tuyau et maintenir l'ensemble dans son rayon de courbure minimum.

26741 45° JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fi 26741 Fabricant de sièges coniques femelles 74° JIC 45°, usine OEM/ODM - Ningbo Opk Fi Ningbo Opk Fitting Co., Ltd est le principal fabricant et usine de siège conique femelle 74° ODM et OEM 26741 45° JIC femelle en Chine.1. Matière première : acier au carbone... Voir le produit →

Pourquoi les raccords JIC fuient-ils ? Une fuite indique presque toujours un siège endommagé, un angle d'évasement légèrement erroné ou un filetage croisé. Remplacez le raccord plutôt que d'essayer d'arrêter la fuite avec du mastic.

Après avoir serti un ensemble de tuyaux, un atelier professionnel doit tester la pression de chaque assemblage et rincer l'alésage avant l'emballage. Cela aide à attraper les viroles desserrées, les sièges endommagés et la contamination.

Questions fréquemment posées sur les raccords hydrauliques JIC

T1. Quelle est la différence entre les raccords JIC et NPT ?

A1. JIC utilise des filetages parallèles et un joint métallique évasé à 37°. NPT utilise des filetages coniques et des joints par interférence de filetage. Ils ne sont pas interchangeables.

Q2. Les raccords JIC et SAE sont-ils identiques ?

A2. Les raccords JIC suivent SAE J514 avec un évasement de 37°. Les raccords évasés SAE 45° sont une norme différente et ne sont pas compatibles avec JIC.

Q3. Comment mesurer une taille de raccord JIC ?

A3. Déterminez la taille du tableau de bord en mesurant le diamètre extérieur du filetage et en le comparant avec un tableau des dimensions JIC standard, puis vérifiez l'angle d'assise de 37°.

Q4. Puis-je utiliser un mâle JIC avec une femelle ORFS ?

A4. Non. ORFS scelle avec un joint torique sur une face plate, tandis que JIC scelle avec un cône métallique à 37°. Les mélanger entraînera une fuite et peut endommager les deux surfaces.

Q5. Pourquoi mes raccords JIC fuient-ils ?

A5. Les causes courantes sont des sièges évasés endommagés, un filetage croisé, un angle d'évasement incorrect, un serrage excessif ou des débris sur les surfaces d'étanchéité.

Q6. De quels matériaux sont fabriqués les raccords hydrauliques JIC ?

A6. L'acier au carbone zingué et l'acier inoxydable sont les choix les plus courants. Le laiton est disponible pour les applications à basse pression ou sensibles à la corrosion.
